高速数据采集卡DN2.80x/81xx 16bit 8通道数字化仪，高达125MS/s + 8通道AWG，高达125 MS/s，德国spectrum

高速数据采集卡DN2.80x/81xx 16bit 8通道数字化仪，高达125MS/s + 8通道AWG，高达125 MS/s，德国spectrum

分享
  • 产品详情
  • 产品参数


技术规格
— 8通道数字化仪+8通道AWG，最高可达125MS/s。
— 40MS/s和125MS/s选型
— 2、4或8通道的数字化仪和AWG。
— 数字化仪：单端或差分输入。
— 数字化仪：每个通道有独立的ADC和放大器。
— 数字化仪：6个输入范围：±200 mV至±10 V。
— 高阻抗输出至±12 V
— 输出到50欧姆负载的电压高达±6 V
— DN2.80x/81x以太网/LXI混合型数字转换器+AWG。

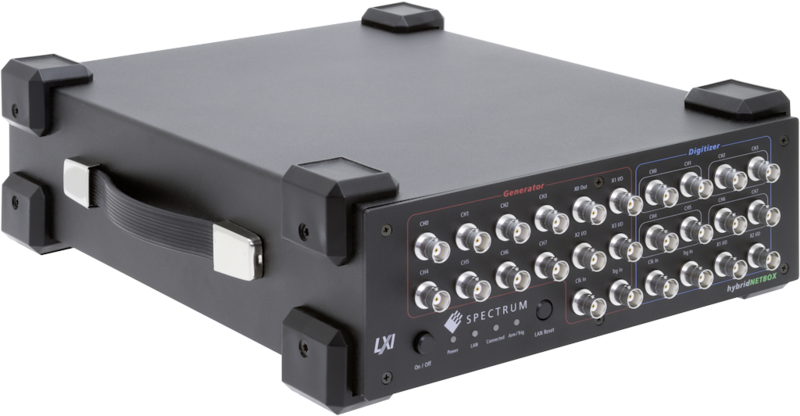

混合型NETBOX DN2.80/81x

混合型NETBOX DN2.80/81x系列内部由一个数字转换器和一个AWG组成，可以一起运行，也可以独立运行。这允许同步数据生成和数据采集，用于刺激-响应测试、ATE应用、MIMO应用或闭环应用。独立使用时，数字化仪可以在现场采集测试数据，AWG可以在实验室重放这些测试数据。hybridNETBOX提供16位分辨率，采样率为40 MS/s和125 MS/s。hybridNETBOX可以安装在公司局域网的任何地方，并可以通过主机远程控制。

相关产品

ProductPlatformAnalog-InDigital-InResolutionSamplerateBandwidth
DN2.803-08Ethernet8316 Bit
40 MS/s (8 active channels)
20 MHz
DN2.806-08Ethernet8316 Bit
125 MS/s (8 active channels)
60 MHz
DN2.813-02Ethernet2316 Bit
40 MS/s (2 active channels)
20 MHz
DN2.813-04Ethernet4316 Bit
40 MS/s (4 active channels)
20 MHz
DN2.816-02Ethernet2316 Bit
125 MS/s (2 active channels)
60 MHz
DN2.816-04Ethernet4316 Bit
125 MS/s (4 active channels)
60 MHz


板卡类型
高速AD卡
速率
40MS/s，125MS/s
分辨率
16bit
通道数
2,4,8
总线类型
以太网
