高速数据采集卡M4i.445x 14bit，1/2/4通道，500 MS / s采样率，德国spectrum
高速数据采集卡M4i.445x 14bit，1/2/4通道，500 MS / s采样率，德国spectrum
- 产品详情
- 产品参数
产品文档下载：
| m4i44_datasheet_english.pdf | M4i.44xx系列的数据表 |
| m4i_m4x_44xx_manual_english.pdf | M4i.44xx / M4x.44xx系列手册 |
| sbench6_datasheet_english.pdf | SBench 6的数据表 |
| m4i_xxxx_labview_english.pdf | M4i / M4x的LabVIEW驱动程序手册 |
| sbench6_manual_english.pdf | SBench手册6 |
| spcm_matlab_manual_english.pdf | MATLAB驱动程序M2i / M2p / M3i / M4i / M4x / DN2 / DN6手册 |

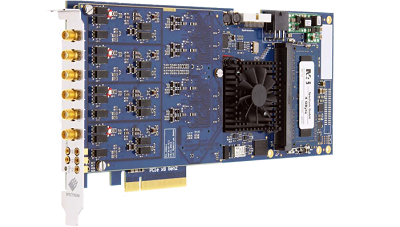

M4i.44xx -x8- 高达500MS/s的14/16位数字转换器
M4i.44xx-x8 Express系列的6个型号专为快速高质量数据采集而设计。每个输入通道都有自己的A / D转换器和自己的可编程输入放大器。这允许在14位或16位分辨率的所有通道上同时记录信号，而它们之间没有任何相位延迟。即使以500 MS / s的速度运行，该卡也只使用一个A / D转换器，无需任何交错技术即可保证最佳信号质量。即使采用最高采样率，极大的板载内存也可以实现长时间记录。
技术指标：
— 2个通道上500 MS / s
— 在所有通道上同时采样
— 每个通道独立的ADC和放大器
— 最多3个同步数字通道，带有多功能I / O.
— 2 G采样板载存储器
— 6个输入范围：+/- 200 mV至+/- 10 V.
— 窗口，Re-arm，或/与触发
— 最多可同步8张卡
— PCI Express x8 Gen2接口
— 适用于x8 / x16 PCIe Gen1至Gen3插槽
— 持续的流速卡到PC最高可达3.4 GB / s
— 持续流速PC到卡最高可达2.8 GB / s
— 使用SCAPP直接与CUDA GPU进行数据传输
相关产品:
| Family | Channels | Max. Samplerate | Max. Bandwidth |
|---|---|---|---|
| M4i.4410-x8 | 2 | 130 MS/s | 65 MHz |
| M4i.4411-x8 | 4 | 130 MS/s | 65 MHz |
| M4i.4421-x8 | 4 | 250 MS/s | 125 MHz |
| M4i.4450-x8 | 2 | 500 MS/s | 250 MHz |
| M4i.4451-x8 | 4 | 500 MS/s | 250 MHz |
| M4i.4470-x8 | 2 | 180 MS/s | 125 MHz |
| M4i.4471-x8 | 4 | 180 MS/s | 125 MHz |
| M4i.4480-x8 | 2 | 400 MS/s | 250 MHz |
| M4i.4481-x8 | 4 | 400 MS/s | 250 MHz |
系统结构图：
板卡类型
高速AD卡
速率
500 MS/s
分辨率
14bit
通道数
1,2,4
总线类型
PCI Express x8 Gen2
