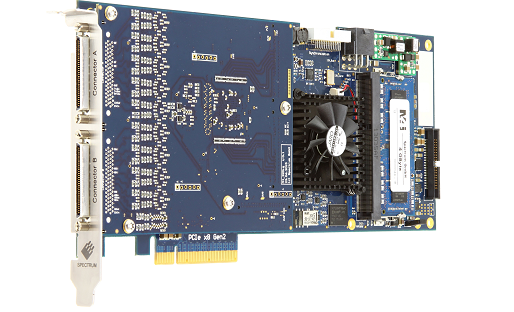

高速数据采集卡M4i.7720-x8 32通道，125MBit/s更新率，德国spectrum

产品详情

产品参数

产品文档下载：

m4i77_datasheet_english.pdf	M4i.77xx系列的数据表
m4i77_manual_english.pdf	M4i.77xx系列手册
sbench6_datasheet_english.pdf	SBench 6的数据表
m4i_xxxx_labview_english.pdf	M4i / M4x的LabVIEW驱动程序手册
sbench6_manual_english.pdf	SBench手册6
spcm_matlab_manual_english.pdf	MATLAB驱动程序M2i / M2p / M3i / M4i / M4x / DN2 / DN6手册

M4i.77xx -x8- 高达720MBit/s32通道数字波形采集

M4i.77xx-x8系列数字波形采集（逻辑分析仪）卡包括具有32个同步通道的版本，单端可编程阈值电平或差分。可以对大型板载存储器进行分段以记录不同的波形序列。虽然M4i.77xx卡的设计采用最新技术，但它们仍然与早期Spectrum数字采集卡的驱动程序兼容。因此，现有客户可以使用他们为10年前的60 MS / s数字输入卡开发的相同软件，也可用于M4i.77xx系列720 MS / s逻辑分析仪。

技术指标：

— 250 MBit / s内部采样率时序

— 250 MBit / s外部状态时钟

— 具有可编程阈值的单端接口

— 兼容1.2V，1.5V，1.8V，2.5V，3.3V，5.0V逻辑

— 32个同步数字频道

— 标配4 GByte（32 GBit）板载内存

— FIFO模式连续流

— 异步状态时钟（允许间隙）

— 可编程时钟延迟

— 模式触发，外部触发

— 最多可同步8张卡
