高速数据采集卡DN2.447-xx 16bit，2/4/8通道，180MS/s采样率，德国spectrum
高速数据采集卡DN2.447-xx 16bit，2/4/8通道，180MS/s采样率，德国spectrum
- 产品详情
- 产品参数
产品文档下载：
| dn2_22x_datasheet_english.pdf | digitalizerNETBOX DN2.22x的数据表 |
| dn_22x_manual_english.pdf | DN2.22x和DN6.22x系列手册 |
| sbench6_datasheet_english.pdf | SBench 6的数据表 |
| m2ixxxx_labview_english.pdf | M2i / DN2的LabVIEW驱动程序手册 |
| m4i_xxxx_labview_english.pdf | M4i / M4x的LabVIEW驱动程序手册 |
| sbench6_manual_english.pdf | SBench手册6 |
| spcm_matlab_manual_english.pdf | MATLAB驱动程序M2i / M2p / M3i / M4i / M4x / DN2 / DN6手册 |

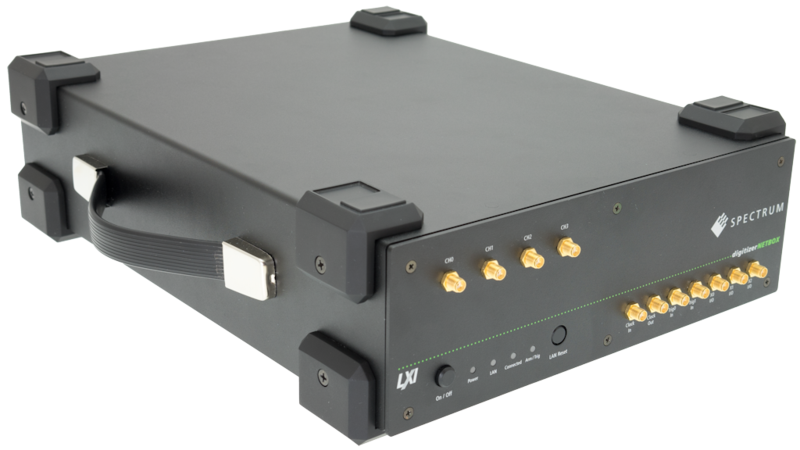

digitizerNETBOX DN2.44X - 500MS/s的14/16位数字化仪
digitalizerNETBOX DN2.44x系列允许记录一个，两个，四个或八个同步通道，采样率为130 MS / s，最高500 MS / s。作为远程仪器，这些产品在分辨率，带宽和速度方面具有出色的A / D特性。功能强大的A / D放大器部分提供六种不同的输入范围，两个输入路径，AC / DC耦合和降噪滤波器。
技术指标：
— 2个通道上180 MS / s
— 2个单端输入
— 每个通道独立ADC和放大器
— 所有通道同时采样
— 6个输入范围：+/- 200 mV至+/- 10 V.
— 窗口，Re-arm，或/与触发
— 完整的校准电路集成
— 具有高带宽的高分辨率数字化仪
— GBit以太网/ LXI兼容仪器
— 易于与BNC / SMA连接
— 包括SBench 6专业版
— 从工作站或PC直接远程访问
— 简单地集成到工厂LAN中
相关产品：
| Family | Channels | Max. Samplerate | Max. Bandwidth |
|---|---|---|---|
| DN2.441-02 | 2 | 130 MS/s | 65 MHz |
| DN2.441-04 | 4 | 130 MS/s | 65 MHz |
| DN2.441-08 | 8 | 130 MS/s | 65 MHz |
| DN2.442-04 | 4 | 250 MS/s | 125 MHz |
| DN2.442-08 | 8 | 250 MS/s | 125 MHz |
| DN2.445-02 | 2 | 500 MS/s | 250 MHz |
| DN2.445-04 | 4 | 500 MS/s | 250 MHz |
| DN2.445-08 | 8 | 500 MS/s | 250 MHz |
| DN2.447-02 | 2 | 180 MS/s | 125 MHz |
| DN2.447-04 | 4 | 180 MS/s | 125 MHz |
| DN2.447-08 | 8 | 180 MS/s | 125 MHz |
| DN2.448-02 | 2 | 400 MS/s | 250 MHz |
| DN2.448-04 | 4 | 400 MS/s | 250 MHz |
| DN2.448-08 | 8 | 400 MS/s | 250 MHz |
系统结构图：
板卡类型
高速AD卡
速率
180 MS/s
分辨率
16bit
通道数
2,4,8
总线类型
以太网
