高速数据采集卡DN2.593-xx 16bit，4/8/16通道，40MS/s采样率，德国spectrum
高速数据采集卡DN2.593-xx 16bit，4/8/16通道，40MS/s采样率，德国spectrum
- 产品详情
- 产品参数
产品文档下载：
| dn2_59x_datasheet_english.pdf | digitalizerNETBOX DN2.59x数据表 |
| dn_59x_manual_english.pdf | DN2.59x和DN6.59x系列手册 |
| sbench6_datasheet_english.pdf | SBench 6的数据表 |
| m2ixxxx_labview_english.pdf | M2i / DN2的LabVIEW驱动程序手册 |
| m2p_xxxx_labview_english.pdf | M2p的LabVIEW驱动程序手册 |
| sbench6_manual_english.pdf | SBench手册6 |
| spcm_matlab_manual_english.pdf | MATLAB驱动程序M2i / M2p / M3i / M4i / M4x / DN2 / DN6手册 |

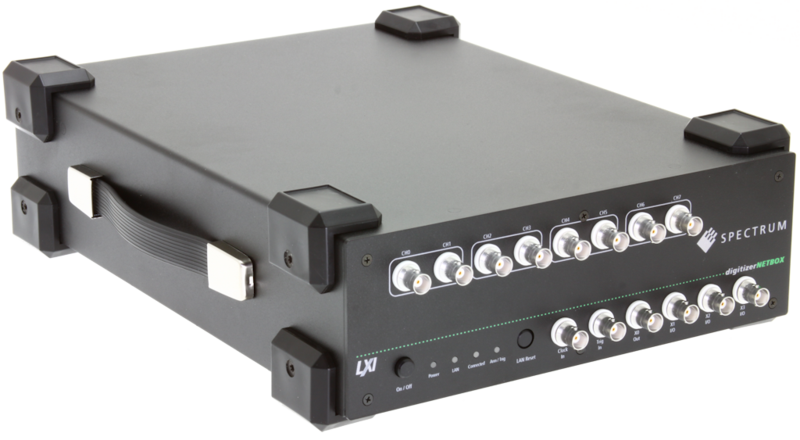

digitalizerNETBOX DN2.59x-125MS/s的16位多功能数字化仪
digitalizerNETBOX DN2.59x系列允许记录一个，两个，四个，八个或16个同步通道，采样率为20 MS / s，最高可达125 MS / s。这些产品作为远程仪器提供出色的分辨率和速度A / D功能。功能强大的A / D放大器部分提供6种不同的输入范围，可编程偏移和从单端（全部输入通道）到真差分（半数输入通道）的软件切换。
技术指标
— 8个通道上40 MS / s
— 8个单端输入
— 4个真差分输入
— 通过软件实现单端或差分输入
— 每个通道独立的16位ADC和放大器
— 所有通道同步采样
— 6个输入范围：±200 mV至±10
— 可编程输入偏移±100％
— 窗口，脉冲宽度，Re-arm，脉冲，OR / AND触发
— 单端/真差分输入
— 完整的校准电路集成
— GBit以太网/ LXI兼容仪器
— 易于与BNC / SMA连接
— 包括SBench 6专业版
— 从工作站或笔记本电脑直接远程访问
— 简单地集成到工厂LAN中
相关产品：
| Family | Channels | Max. Samplerate | Max. Bandwidth |
|---|---|---|---|
| DN2.591-04 | 4 | 5 MS/s | 2.5 MHz |
| DN2.591-08 | 8 | 5 MS/s | 2.5 MHz |
| DN2.591-16 | 16 | 5 MS/s | 2.5 MHz |
| DN2.592-04 | 4 | 20 MS/s | 10 MHz |
| DN2.592-08 | 8 | 20 MS/s | 10 MHz |
| DN2.593-04 | 4 | 40 MS/s | 20 MHz |
| DN2.593-08 | 8 | 40 MS/s | 20 MHz |
| DN2.593-16 | 16 | 40 MS/s | 20 MHz |
| DN2.596-04 | 4 | 125 MS/s | 60 MHz |
| DN2.596-08 | 8 | 125 MS/s | 60 MHz |
| DN2.596-16 | 16 | 125 MS/s | 60 MHz |
系统结构图：
板卡类型
高速AD卡
速率
40MS/s
分辨率
16bit
通道数
4,8,16
总线类型
以太网
