高速数据采集卡DN6.593-xx 16bit，24/32/40/48通道，40MS / s采样率，德国spectrum
高速数据采集卡DN6.593-xx 16bit，24/32/40/48通道，40MS / s采样率，德国spectrum
- 产品详情
- 产品参数
产品文档下载：
| 文档名称 | 信息 |
|---|---|
| dn6_59x_datasheet_english.pdf | digitalizerNETBOX DN6.59x数据表 |
| dn_59x_manual_english.pdf | DN2.59x和DN6.59x系列手册 |
| m2p_xxxx_labview_english.pdf | M2p的LabVIEW驱动程序手册 |

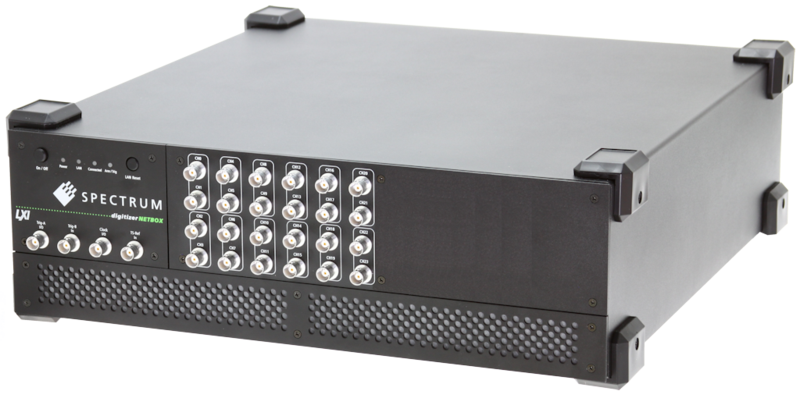

digitalizerNETBOX DN6.59x-125MS/s的16位多功能数字化仪
digitalizerNETBOX DN6.59x系列允许记录多达48个同步通道，采样率为20 MS / s，最高可达125 MS / s。这些产品作为远程仪器在分辨率和速度上提供了出色的A / D功能。功能强大的A / D放大器部分提供6种不同的输入范围，可编程偏移和从单端（全部输入通道）到真差分（半数输入通道）的软件切换。
技术指标
— 24个通道上40 MS / s
— 24个单端输入
— 12个真差分输入
— 通过软件实现单端或差分输入
— 每个通道独立的16位ADC和放大器
— 所有通道同步采样
— 6个输入范围：±200 mV至±10
— 可编程输入偏移量±100％
— 窗口，脉冲宽度，Re-arm，脉冲，OR / AND触发
— 单端/真差分输入
— 完整的校准电路集成
— GBit以太网/ LXI兼容仪器
— 易于与BNC / SMA连接
— 包括SBench 6专业版
— 从工作站或PC直接远程访问
— 简单地集成到工厂LAN中
相关产品：
| Family | Channels | Max. Samplerate | Max. Bandwidth |
|---|---|---|---|
| DN6.591-24 | 24 | 5 MS/s | 2.5 MHz |
| DN6.591-32 | 32 | 5 MS/s | 2.5 MHz |
| DN6.591-40 | 40 | 5 MS/s | 2.5 MHz |
| DN6.591-48 | 48 | 5 MS/s | 2.5 MHz |
| DN6.592-32 | 32 | 20 MS/s | 10 MHz |
| DN6.592-40 | 40 | 20 MS/s | 10 MHz |
| DN6.592-48 | 48 | 20 MS/s | 10 MHz |
| DN6.593-24 | 24 | 40 MS/s | 20 MHz |
| DN6.593-32 | 32 | 40 MS/s | 20 MHz |
| DN6.593-40 | 40 | 40 MS/s | 20 MHz |
| DN6.593-48 | 48 | 40 MS/s | 20 MHz |
| DN6.596-24 | 24 | 125 MS/s | 60 MHz |
| DN6.596-32 | 32 | 125 MS/s | 60 MHz |
| DN6.596-40 | 40 | 125 MS/s | 60 MHz |
| DN6.596-48 | 48 | 125 MS/s | 60 MHz |
系统结构图：
板卡类型
高速AD卡
速率
40MS/s
分辨率
16bit
通道数
24,32,40,48
总线类型
以太网
