高速数据采集卡DN2.662-xx 16bit，2/4/8通道，625 MS / s采样率，德国spectrum
高速数据采集卡DN2.662-xx 16bit，2/4/8通道，625 MS / s采样率，德国spectrum
- 产品详情
- 产品参数
产品文档下载：
| 文档名称 | 信息 |
|---|---|
| dn2_66x_datasheet_english.pdf | engineNETBOX DN2.66x系列的数据表 |
| dn_66x_manual_english.pdf | generatorNETBOX DN2.66x和DN6.66x系列手册 |
| sbench6_datasheet_english.pdf | SBench 6的数据表 |
| m2ixxxx_labview_english.pdf | M2i / DN2的LabVIEW驱动程序手册 |
| m4i_xxxx_labview_english.pdf | M4i / M4x的LabVIEW驱动程序手册 |
| sbench6_manual_english.pdf | SBench手册6 |
| spcm_matlab_manual_english.pdf | MATLAB驱动程序M2i / M2p / M3i / M4i / M4x / DN2 / DN6手册 |

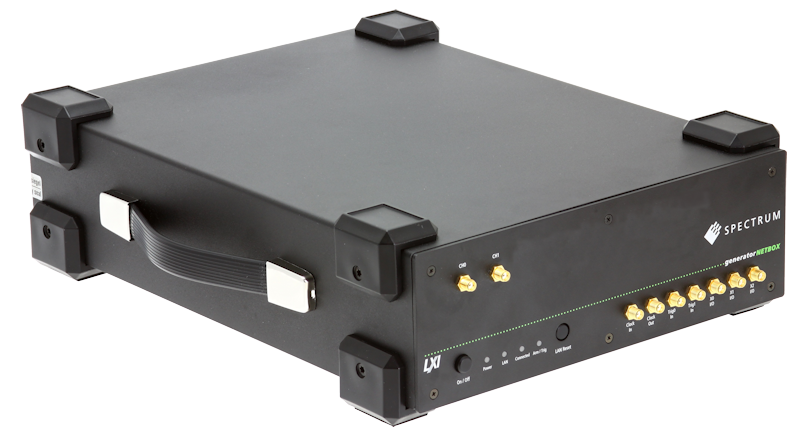

generatorNETBOX DN2.66x-1.25GS/s的16位任意波形发生器
generatorNETBOX DN2.66x任意波形发生器（AWG）在速度和分辨率方面均具有最高性能。该系列包括具有两个，四个或八个同步通道的LXI单元。可以对大型板载存储器进行分段以重放不同的波形序列。
技术指标:
— 8通道高达625 MS / s
— 快速16位任意波形发生器
— 在所有通道上同时产生信号
— 高阻抗时输出电平±160 mV至±5 V（625 MS / s）或±4 V（1.25 GS / s）至高阻抗
— 输出电平为±80 mV至±2.5 V（625 MS / s）或±2.0 V（1.25 GS / s）至50 Ohm
— 固定触发输出延迟
— 单次，循环，门控，序列模式
— 标记输出，数字输出
— 最多可同步8张卡
— GBit以太网/ LXI兼容仪器
— 易于与BNC / SMA连接
— 包括SBench 6专业版
— 从工作站或PC直接远程访问
— 简单地集成到工厂LAN中
相关产品：
| Family | Channels | Max. Samplerate | Max. Bandwidth |
|---|---|---|---|
| DN2.662-04 | 4 | 625 MS/s | 200 MHz |
| DN2.662-08 | 8 | 625 MS/s | 200 MHz |
| DN2.663-02 | 2 | 1.25 GS/s | 400 MHz |
| DN2.663-04 | 4 | 1.25 GS/s | 400 MHz |
系统结构图：
板卡类型
任意波形发生卡
速率
625 MS/s
分辨率
16bit
通道数
2,4,8
总线类型
以太网
