高速数据采集卡DN2.591.xx 16bit，4/8/16通道，5MS/s采样率，德国spectrum
高速数据采集卡DN2.591.xx 16bit，4/8/16通道，5MS/s采样率，德国spectrum
- 产品详情
- 产品参数
产品文档下载：
| 文档名称 | 信息 |
|---|---|
| dn2_59x_datasheet_english.pdf | 数字转换器数据表NETBOX DN2.59x |
| dn_59x_manual_english.pdf | DN2.59x和DN6.59x系列手册 |
| sbench6_datasheet_english.pdf | SBench 6数据表 |
| m2ixxxx_labview_english.pdf | 用于M2i / DN2的LabVIEW驱动程序手册 |
| m2p_xxxx_labview_english.pdf | 用于M2p的LabVIEW驱动程序手册 |
| sbench6_manual_english.pdf | SBench 6手册 |
| MATLAB驱动程序M2i / M2p / M3i / M4i / M4x / DN2 / DN6的手册 |

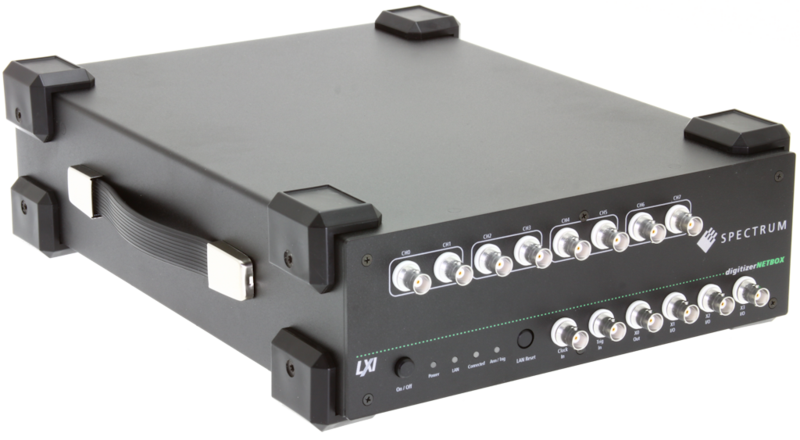

digitalizerNETBOX DN2.59x-16位多功能数字化仪
digitizerNETBOX DN2.59x系列允许以20 MS / s到125 MS / s的采样率记录一个，两个，四个，八个或16个同步通道。这些产品作为远程仪器，在分辨率和速度上均具有出色的A / D功能。强大的A / D放大器部分提供6种不同的输入范围，可编程偏移以及从单端（完整数量的输入通道）到真正的差分（一半输入通道）的软件切换。
技术指标：
— 16个通道上5 MS / s
— 16个单端输入
— 8个真差分输入
— 通过软件进行单端或差分输入
— 每个通道独立的16位ADC和放大器
— 在所有通道上同步采样
— 6个输入范围：±200 mV至±10
— 可编程输入偏移量±100％
— 窗口，脉冲宽度，re-arm，脉冲，或/与触发
— 单端/真差分输入
— 完整的校准电路集成
— GBit以太网/ LXI兼容仪器
— 易于与BNC / SMA连接
— 包含SBench 6 Professional
— 从工作站或PC远程访问
— 简单地集成到工厂局域网
相关产品：
| Family | Channels | Max. Samplerate | Max. Bandwidth |
|---|---|---|---|
| DN2.591-04 | 4 | 5 MS/s | 2.5 MHz |
| DN2.591-08 | 8 | 5 MS/s | 2.5 MHz |
| DN2.592-04 | 4 | 20 MS/s | 10 MHz |
| DN2.592-08 | 8 | 20 MS/s | 10 MHz |
| DN2.592-16 | 16 | 20 MS/s | 10 MHz |
| DN2.593-04 | 4 | 40 MS/s | 20 MHz |
| DN2.593-08 | 8 | 40 MS/s | 20 MHz |
| DN2.593-16 | 16 | 40 MS/s | 20 MHz |
| DN2.596-04 | 4 | 125 MS/s | 60 MHz |
| DN2.596-08 | 8 | 125 MS/s | 60 MHz |
| DN2.596-16 | 16 | 125 MS/s | 60 MHz |
系统框图：
板卡类型
高速AD卡
速率
5MS/s
分辨率
16bit
通道数
4,8,16
总线类型
以太网
