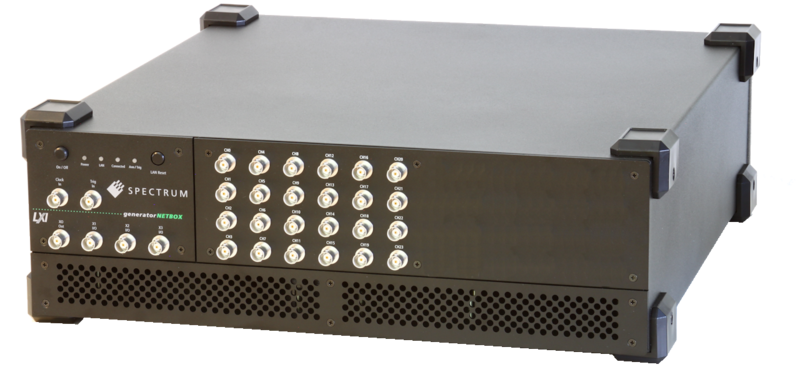

DN6.653-xx - 高达40MS/s，48通道的16位任意波形发生卡
generatorNETBOX DN6.65x任意波形发生器（AWG）是具有出色动态性能的通用多通道AWG。 该系列包括具有多达48个同步通道的LXI单元。 大型机载存储器可以分段以重放不同的波形序列。
技术指标
— 24个通道上高达40 MS / s
— 16位多通道任意波形发生器
— 在所有通道上同时生成信号
— 输出电平±6 V至高阻抗
— 输出电平±3 V至50欧姆
— 固定触发到输出延迟
— 单次，循环，门控，顺序模式
— 标记输出，数字输出
— GBit以太网/ LXI兼容仪器
— 易于与BNC / SMA连接
— 包含SBench 6
— 从工作站或笔记本电脑直接远程访问
— 轻松集成到工厂局域网
相关产品
| Family | Channels | Max. Samplerate | Max. Bandwidth |
|---|---|---|---|
| DN6.653-32 | 32 | 40 MS/s | 20 MHz |
| DN6.653-40 | 40 | 40 MS/s | 20 MHz |
| DN6.653-48 | 48 | 40 MS/s | 20 MHz |
| DN6.656-24 | 24 | 125 MS/s | 60 MHz |
| DN6.656-32 | 32 | 125 MS/s | 60 MHz |
| DN6.656-40 | 40 | 125 MS/s | 60 MHz |
| DN6.656-48 | 48 | 125 MS/s | 60 MHz |
系统框图
板卡类型
任意波形发生卡
速率
40MS/s
分辨率
16bit
通道数
24,32,40,48
